Espace technique du Pavillon Baltard

Dimensions
– superficie de 2700 m2 ouverte à la location

Au sous-sol
– salle annexe (superficie de 300 m2), loges équipées, bureaux de production

Terre-plein extérieur
– 700 m² d’installations complémentaires possibles sur le terre-plein extérieur.

Accès au matériel
– rez-de-chaussée : accès de plein pied sur les 4 façades
– mezzanine : accès par escaliers, sous-sol : accès de plein pied
– monte-charge entre le rez-de-chaussée et le sous-sol (6 m3, hauteur : 2m, profondeur : 1,80m, largeur : 1,80m)
– accès décors et matériels : hauteur maximale : 2,50m, largeur maximale. : 4,90m.

Centrale de traitement d’air
– production de chauffage par résistance électrique pour batterie chaude
– production d’eau glacée par groupe frigorifique à condensation d’air (rafraîchissement)

Hauteur sous grill
scène – grill : 6,30 mètres

Scène
scène de 90 m² (15m x 6m)

Levage
Chacun des 20 points d’accroche de nos 3 ponts de lumière salle et du grill de scène est équipé d’un palan électrique 1 tonne et d’un stop-chute de 500 kilos. L’ensemble est piloté par télécommande.

Kit son & lumières
Téléchargez le kit son & lumières en cliquant ici (pdf- 212 Ko)

Le directeur technique du Pavillon Baltard demeure à votre disposition pour satisfaire toutes vos demandes spécifiques.

En intérieur
Armoire principale rez-de-chaussée :
Dispo : 630 ampères par phase sur cosse.
Sur les bornes dédiées aux 4 blocs de puissance, possibilité de raccorder un petit complément lumière (Lyre)
Armoire son
32 Tri P17 ou sur bornier
Au rez-de-chaussée
6 x tableaux 2 PC 16 ampères.
Les poteaux au centre permettent un raccordement électrique en P17 63 ampères et boîtiers pour les salons et autres.
En mezzanine
9 x tableaux 4 PC 16 ampères
Espace traiteur
4 armoires électriques de 32 ampères par phase équipées de 6 PC 16 ampères
Sous-sol
2 armoires électriques de 32 ampères par phase équipées de 6 PC 16 ampères (catering)
En extérieur
1 armoire côté cour comprenant:
P17 – 1 prise 63 Tri
P17 – 1 prise 32 Tri
P17 – 2 prises 32 mono
6 PC 16 ampères
3 armoires extérieures
P17 – 1 prise 32 Tri
P17 – 2 prises 32 mono
8 PC 16 ampères
1 armoire extérieure
P17 – 1 prise 32 Tri
P17 – 2 prises 32 mono
8 PC 16 ampères

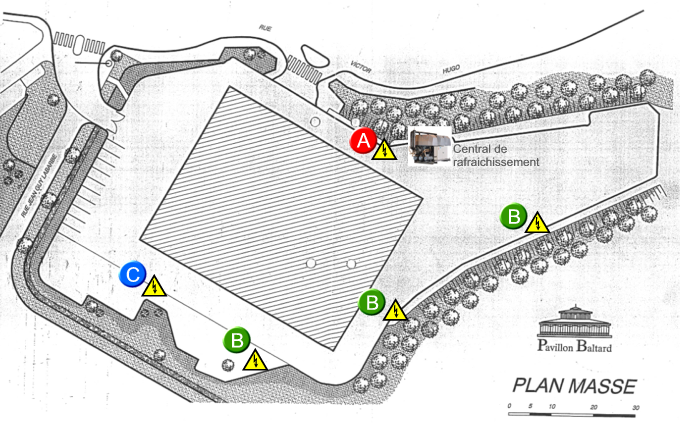

plan-exterieur



Plan extérieur

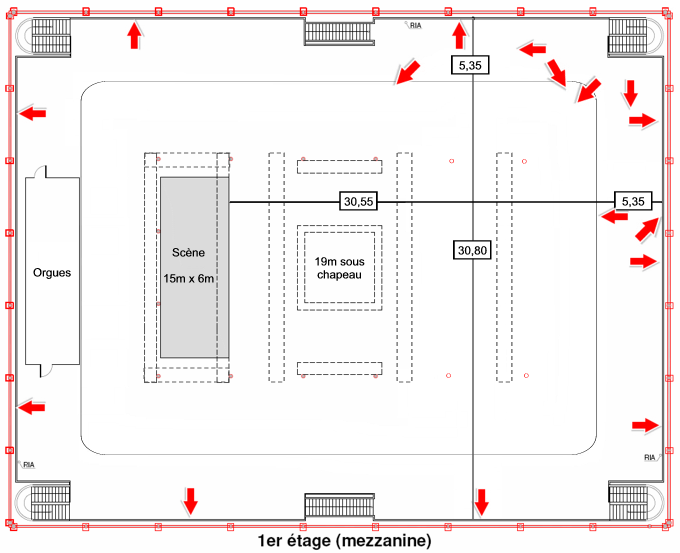

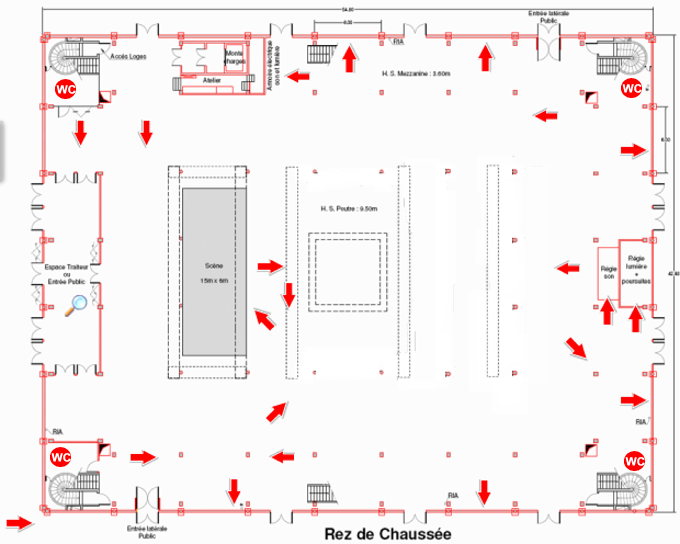

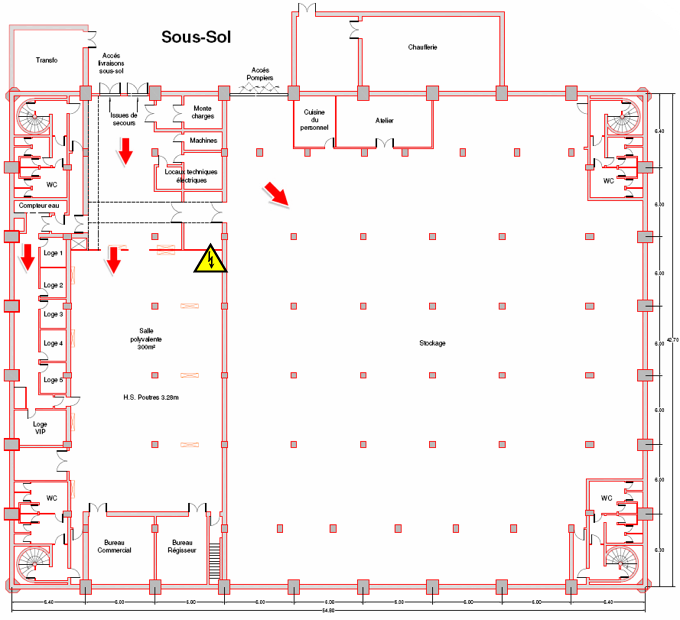

Plans Grill

À télécharger (pdf- 3 Mo)
